135-0054-1271

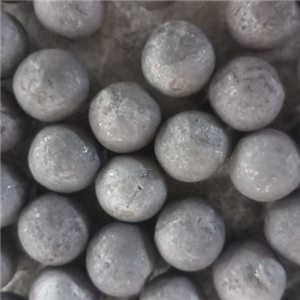

高鉻球在石英砂超細(xì)粉磨中展現(xiàn)出顯著的耐磨優(yōu)勢，其核心特性源于材料成分與熱處理工藝的優(yōu)化。高鉻球以高鉻合金鑄鐵為主要材質(zhì)，鉻含量通常超過10%，部分產(chǎn)品可達(dá)30%以上，通過中頻電爐熔煉廢鋼與鉻合金材料，經(jīng)微合金化處理及金屬模或砂模澆鑄成型，再經(jīng)高溫淬火和回火工藝形成馬氏體基體結(jié)構(gòu)，表面硬度可達(dá)HRC58-67，沖擊值ak≥3.0J/cm2，遠(yuǎn)高于普通鋼球。
在石英砂超細(xì)粉磨的嚴(yán)苛工況下，高鉻球的耐磨性主要體現(xiàn)在兩方面：一是其基體組織中彌散分布的(Cr,C)?C?型碳化物，該結(jié)構(gòu)在干磨條件下可有效抵抗石英砂的顯微切削作用，減少材料剝落;二是高硬度基體使鋼球在沖擊載荷下保持形態(tài)穩(wěn)定性，降低塑性變形導(dǎo)致的二次磨損風(fēng)險。實際應(yīng)用數(shù)據(jù)顯示，在研磨325目石英砂時，Φ50mm高鉻鋼球的單耗僅為90-120g/噸，較中碳鋼球降低40%以上。
值得注意的是，高鉻球在濕磨環(huán)境中需關(guān)注腐蝕磨損問題。石英砂粉磨過程中，磨內(nèi)介質(zhì)可能含水分或化學(xué)添加劑，高鉻球表面共晶碳化物與基體相界處易形成微電池，導(dǎo)致局部腐蝕加速。但通過優(yōu)化碳化物分布及油淬工藝，可顯著提升其耐蝕性。例如，經(jīng)特殊鈍化處理的高鉻鋼球，在電子級硅微粉生產(chǎn)中金屬溶出量可控制在5ppm以下，滿足高純度要求。
在線客服
